在所有仪器上升级
- 时间和电压波形直方图
- 已更新的嵌入式操作系统
新选项
- NRZ 无线协议解码和搜索
使用高级分析选项在仪器上升级
- 带有模板和极限测试 (MTM) 的仪器现在可以保存和调用波形公差和模板文件
- 带宽禁带双脉冲测试 (WBG-DPT) 的仪器添加了新的 WBG 探头相差校正程序、QOSS 测量和 AFG31000 系列控制
- 具有数字功率管理和分析 (DPM) 功能的仪器增加了新的电源诱发抖动 (PSIJ) 测量
使用1 GHz至10 GHz带宽对高速设计进行故障排除和验证。以低噪音和高达50GS/s的采样率获得精确的测量。

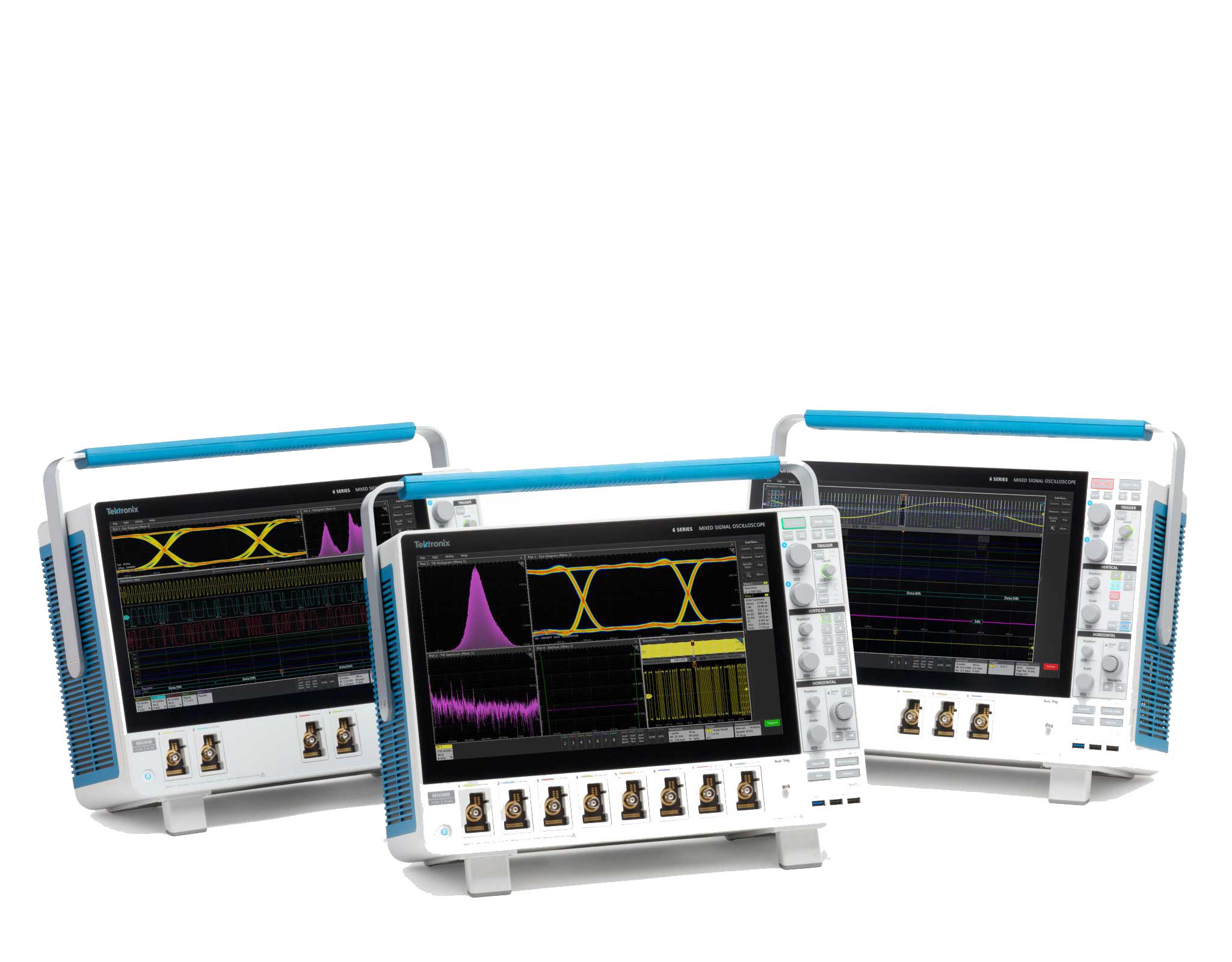

用6通道和8通道的型号示波器看到更多设计细节。
了解 6 系列 B
- Performance Specifications
- 易用性新标准
- 内置测量和分析
- 处理高速时钟和数据
- 多通道频谱分析
- 从 3 V 电源轨到三相驱动器
看到从未见过的信号详情。
- 示波器前端 ASIC 芯片 TEK061 实现超低的本底噪声。
- 5 GHz 时为 12 位分辨率，200 MHz 时高达 16 位分辨率
- 1 mV/div 和 1 GHz 时的噪声 <55 µV
50 mV/div 和 10 GHz 时的噪声 <1.25 mV
同步多通道频谱分析
获取 4 条、6 条或 8 条频谱分析通道。与时域信号处理并行的硬件数字下变频器 (DDC) 具有强大的功能。
- 任何模拟通道均可视为波形、频谱或两者
- 射频频率或幅度变化时绘图和触发
- 频谱和时域波形同步以与射频和时域事件相关联
- 频谱控制（例如中心频率和 RBW）完全独立于时域控制
简化的高级分析
在 GHz 时钟与串行总线上轻松检定抖动。通过综合测量，可将统计资料纳入日常工具包。使用相同的简单拖放操作即可添加高级和日常测量。
- 自动化测量与趋势分析
- Spectrum View（频谱视图）同步多通道频谱分析
- 高级抖动分析
- 高级功率分析
- 低噪声纹波测量
- 内存分析和调试
- 高速串行一致性
5G NR 信号分析
保真度从探头端部开始
通过 4、6 或 8 FlexChannel® 输入，您可以使用标配的 1 GHz 探头探测电路。可以连接高性能单端有源探头或者差分探头，或者通过 TriMode 探头实现一个探头同时进行单端和差分量测。在任何 FlexChannel 输入上连接 TLP058 逻辑探头，并获得 8 数字通道，以扩展系统的可视性。
- 内置 1 MΩ 至 50 Ω 输入端
- 每个输入附带 1 GHz 低负载无源探头
- TekVPI 探头与每个通道的 10W 探头电源相连接，用于差分信号、电流、电源轨和光隔离探头
- TDP7700 系列 4、6、8 和 10 GHz TriMode 探头 - 非常适合测量高速通信
着手完成
按需添加功能，且只要需要便添加。在基于云的集成工作区中即时共享数据。一切均服务于快速完成任务。
- 全面的分析选项和升级
- 应用程序包可节省大量成本
- 通过一键式云存储无缝共享数据
- 在 PC 上分析波形数据，无需示波器

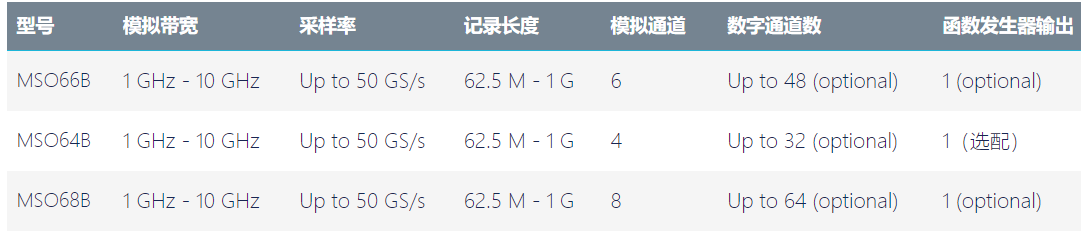

规格概述
输入通道
4、6 或 8 FlexChannel 输入。
每个 FlexChannel 提供一个模拟信号输入或者连接 TLP0581 探头实现 8 路数字逻辑输入
带宽1
1、2.5、4、6、8 或 10 GHz
采样率
50 GS/s（2 个模拟通道）
25 GS/s（4 个模拟通道）
12.5 GS/s（模拟通道超过 4 个）
记录长度 1
最高 1 G 样点（4 个通道）
最高 500 M 样点（通道超过 4 个）
2023 年 5 月固件版本支持这些新功能和选项
信号发生器1
13 种标准波形，加上任意波形
数字电压表2
4 位
触发频率计数器 2
8 位
显示器
15.6 英寸 (385 mm)
TFT 彩色 HD (1,920 x 1,080) 分辨率电容式（多点触摸）触摸屏
1 - 可选且可升级
2 - 产品注册后免费
2 - 产品注册后免费

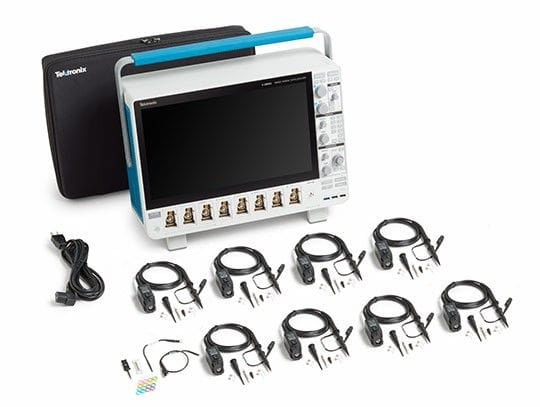

包装箱里有什么物品？
- 每个通道一个 TPP1000 1 GHz 低电容无源探头，含附件
- 前保护罩与配套包
- 电源线
- 印刷的安装手册涵盖安全和基本操作
- 全面的内置在线帮助
- 追溯证明
- 针对仪器和随附探头的 1 年保修
