主要特点
- 频率范围：直流 - 1.8 GHz
- 最短解调时间常数：14 ns
- 2 个独立锁相单元，配置信号发生器
- 每个锁相单元配置 4 个独立解调器
- 4 个高速辅助输出端口和 4 个高精度辅助输出端口
LabOne® 工具集
GHFLI 可以满足最严苛的应用要求，例如测量和追踪周期信号以及高达 1.8 GHz 的设备表征和控制。
- 传感器：MEMS、NEMS、表面声波、量子传感
- 光学设备：锁模激光器、泵浦-探测光谱、纳米光机械产品、光学锁相环
- 自旋量子比特：射频反射谱、量子比特读取
失效分析：激光电压探测和成像
锁相操作模式
| 参考模式 | 单相和双相锁相 |
| 三谐波频率模式 | 单个基频和 3 个谐波频率（同时） |
信号输入
| 频率范围 | 直流 - 1.8 GHz |
| 输入阻抗 | 50 Ω |
| 输入电压噪声 | ≤3.5 nV/√Hz (100 kHz 至 800 MHz) ≤6 nV/√Hz (大于 800 MHz 时) |
| 动态储备 | 100 dB （典型值） |
| 输入范围 | ±10 mV 至 ±1 V |
| A/D 转换 | 14 位, 4 GSa/s |
| 连接器 | SMA |
信号输出
| 频率范围 | 直流 - 1.8 GHz |
| 输出范围 | ±10 mV 至 ±0.5 V -30 dBm 至 5 dBm (50 Ω 负载) |
| D/A 转换 | 14 位, 6 GSa/s |
| 连接器 | SMA |
参考信号与触发信号
| 触发 | 4 个输入端口，2 个输出端口 |
解调器
| 频率范围 | 直流 - 1.8 GHz |
| 解调器数目 | 8 个双相解调器 |
| LAN/USB3 输出采样率 | 最大 2 MSa/s（所有解调器总计） |
| 辅助输出采样率 | 50 MSa/s（每个高速辅助输出端口），14 位 |
| 滤波器时间常数 | 14 ns 至 21 s |
| 滤波器带宽 | 3.2 mHz 至 11 MHz |
| 滤波器斜率 | 6, 12, 18, 24 dB/Oct |
示波器
| 输入通道 | 信号输入 |
| 示波器模式 | 时域、频域 (FFT) |
| 显示通道数目 | 2 |
| 触发模式 | 升降沿 |
| 垂直分辨率 | 14 位 |
| 光标计算 | 位置、区间、波形、峰值、追踪、直方图 |
参数扫描仪
| 扫描参数 | 振荡器频率、解调器相移、辅助偏置、信号输出幅值、信号输出偏置 |
| 参数扫描范围 | 全范围、线性和对数 |
| 参数扫描分辨率 | 由起止点和扫描点数定义 |
| 显示参数 | 解调器输出（X, Y, R, Θ, f） |
| 显示选项 | 单幅图、双幅图（例如波特图）、多轨迹 |
| 统计选项 | 幅值、频谱密度、功率 |
辅助输出
| 高速输出 | 4 通道, ±4 V (50 Ω), 14 位, 50 MSa/s, 15 MHz |
| 高精度输出 | 4 通道, ±4 V (50 Ω), 18 位, 1 MSa/s, 200 kHz |
| 辅助输出信号 | R, Θ, X, Y, 或用户定义 |
| 高速输入 | 2 通道, ±1.5 V, 14 位 |
| 辅助连接器 | BNC |
连接和其他
| 主机连接 | LAN / 以太网, 1 Gbit/s USB 3.0 |
| 数字 I/O | 32 位，一般用途 |
| 时钟 | 10 MHz 或 100 MHz 输入和输出 |
一般规格
| 尺寸 | 420 × 450 × 100 mm3 16.5 × 17.7 × 3.9 inch3, 适用于 19 英寸机架 |
| 重量 | 10 kg (22 lb) |
| 电源 AC 线路 | 100-240 V, 50/60 Hz |
| PC 操作系统 | 详见 LabOne 系统兼容性 |

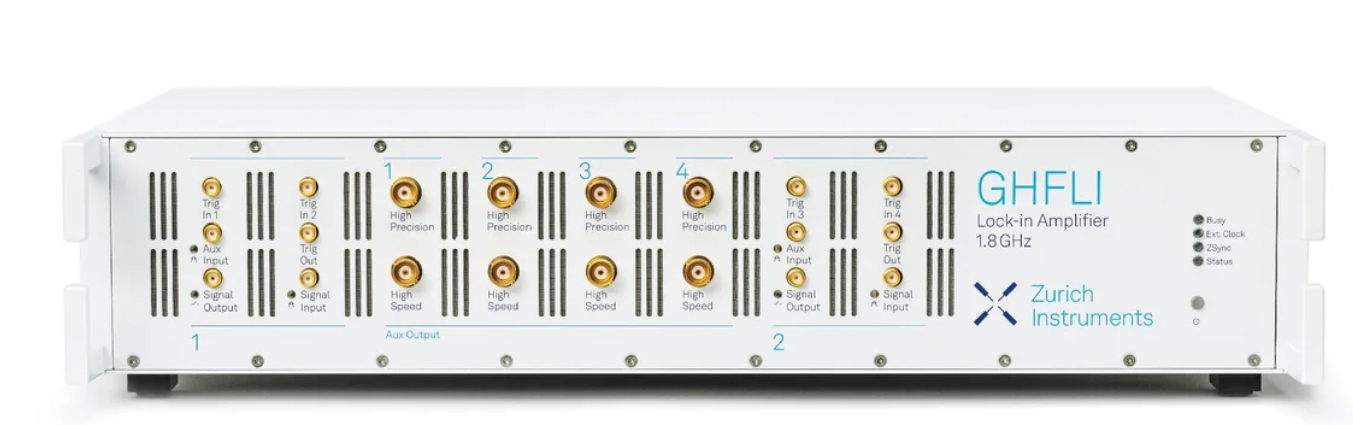

瑞士苏黎世仪器公司的 GHFLI 锁相放大器将这类产品的优势（噪声抑制、相位灵敏度、频率追踪等）延伸到工作频率高达 1.8 GHz 的应用。
GHFLI 包含两个用作独立锁相放大器的物理通道。每个通道均配备 4 个支持并行多谐波和多频率分析的双相解调器，以及一个用于生成驱动和参考信号的 6 GSa/s 信号发生器。解调滤波器经过调整可以在噪声抑制和测量速度之间达到最优平衡。USB 和千兆以太网数字接口能够以高达 4 MSa/s 的速率将数据连续传输到计算机，而 4 个高速辅助输出端口和 4 个高精度辅助输出端口可以通过自定义缩放和偏置将测量结果转换为模拟信号，与其他仪器进行整合。
GHFLI 包括 LabOne® 控制软件，借助其图形用户界面，可以轻松方便地进行设置。通过该软件，用户可以对包括锁相放大器、具备快速傅里叶变换 (FFT) 的双通道示波器、参数扫描仪和频谱分析仪等在内的整个测量工具集进行全方位控制。此外，所有功能和数据采集都可以通过常用编程语言来进行二次开发，支持 LabVIEWTM、MATLAB®、C、.NET 和 Python。
GHFLI 具备低输入噪声、宽分析带宽和超短时间常数等特点，是一款理想的测量工具，适用于要求最严苛的微波应用。
